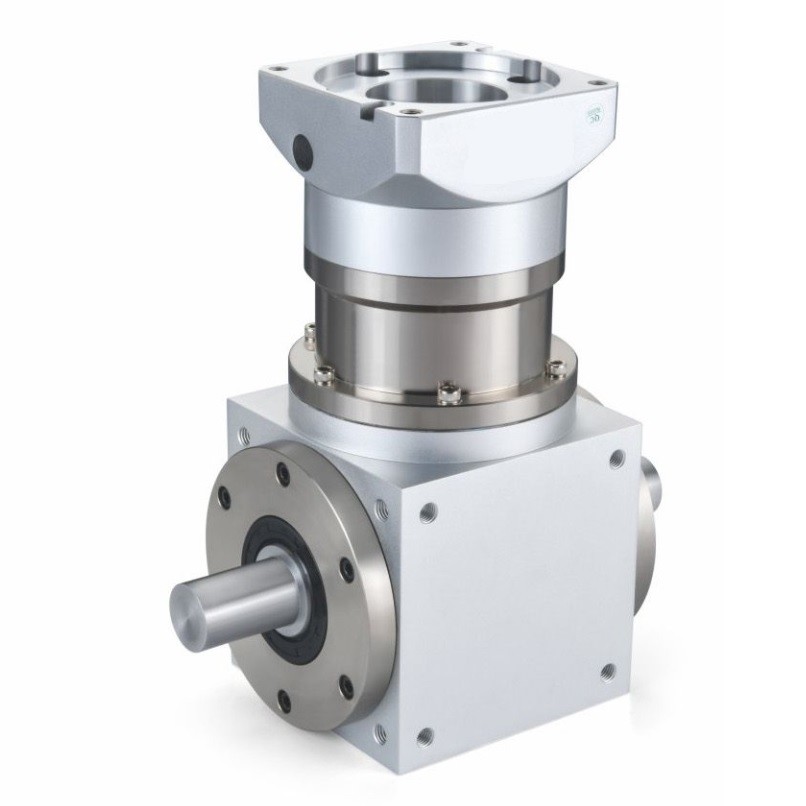

Μεταλλικός ευθείας τροχιάς πλανητικός μειωτής Βιομηχανικά ηλεκτρικά ανταλλακτικά σειράς ZPT

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Τόπος καταγωγής Κίνα
Μάρκα CLX
Πιστοποίηση N/A
Αριθμό μοντέλου ZTP

Με ελάτε σε επαφή με δωρεάν δείγματα και δελτία.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Εάν έχετε οποιαδήποτε ανησυχία, παρέχουμε τη 24ωρη σε απευθείας σύνδεση βοήθεια.

x
Λεπτομέρειες
Ονομασία προϊόντος Μειωτήρας ευθείας ταχύτητας σειράς ZPT Υλικά Όλο μεταλλική δομή με κράμα αλουμινίου και χάλυβα
Εφαρμογές Μηχανές και εξοπλισμός με κινητήρα Διαταγή μετατροπής Ελαττωτής ευθείας ταχύτητας
Επισημαίνω

Μειωτήρας ευθείας ταχύτητας σειράς ZPT

,

Βιομηχανικά ηλεκτρικά ανταλλακτικά

,

Μεταλλικός πλανητικός μειωτής
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Καθαρό Gear πλανητική μειωτή ZPT σειρά ταιριάζοντας διαφορετικές μάρκες κινητήρα για την κινεζική και το εξωτερικό κατασκευαστή

Περιγραφή του προϊόντος:

Ο ελαττωτής είναι ένα ανεξάρτητο στοιχείο που αποτελείται από μεταφορά ταχυτήτων, μεταφορά σκουλήκι και μεταφορά σκουλήκι ταχυτήτων που περιέχεται σε άκαμπτο περίβλημα,Συνήθως χρησιμοποιείται ως συσκευή μεταφοράς μείωσης μεταξύ του αρχικού κιβωτίου μεταφοράς και της μηχανής εργασίας.



Τα κιβώτια ταχυτήτων χρησιμοποιούνται συνήθως για εξοπλισμό μεταφοράς χαμηλής ταχύτητας και υψηλής ροπής.η ισχύς των ηλεκτρικών κινητήρωνΈνα κανονικό κιβώτιο ταχυτήτων έχει επίσης αρκετά ζεύγη ταχυτήτων με την ίδια αρχή για την επίτευξη του επιθυμητού αποτελέσματος επιβράδυνσης.Η αναλογία του αριθμού των δοντιών μεταξύ του μεγάλου και του μικρού εργαλείου είναι η αναλογία μεταφοράς.



Μεταλλικός ευθείας τροχιάς πλανητικός μειωτής Βιομηχανικά ηλεκτρικά ανταλλακτικά σειράς ZPT 0

Μεταλλικός ευθείας τροχιάς πλανητικός μειωτής Βιομηχανικά ηλεκτρικά ανταλλακτικά σειράς ZPT 1

Ένας μειωτής παίζει ρόλο στην αντιστοίχιση της ταχύτητας και τη μετάδοση ροπής μεταξύ του κινητήρα και της μηχανής εργασίας ή του ενεργοποιητή, και είναι μια σχετικά ακριβής μηχανική συσκευή.Ο σκοπός της χρήσης του είναι να μειώσει την ταχύτητα και να αυξήσει την ροπή. Έχει μια μεγάλη ποικιλία τύπων, διαφορετικά μοντέλα, και διαφορετικοί τύποι έχουν διαφορετικές χρήσεις.και πλανητικοί μειωτές ταχυτήτων ανάλογα με τον τύπο μετάδοσηςΣύμφωνα με τα διάφορα στάδια μετάδοσης, μπορεί να διαιρεθεί σε μειωτικά μονοστάθμιου και πολυστάθμιου τύπου.Μειωτές κεκλιμένων τροχώνΣύμφωνα με τη διάταξη της μετάδοσης, μπορεί να διαιρεθεί σε αναπτυσσόμενες μειωτικές μηχανές, μειωτικές μηχανές διαχωρισμένης ροής και μειωτικές μηχανές ομοαξονικού ρεύματος.



Οι μειωτές ταχυτήτων έχουν τα χαρακτηριστικά μικρού όγκου και μεγάλης ροπής μετάδοσης.με ευρύ φάσμα συνδυασμών κινητήρωνΗ αναλογία μετάδοσης είναι λεπτά βαθμολογημένη για να ανταποκρίνεται σε διαφορετικές συνθήκες λειτουργίας και να επιτυγχάνεται ηλεκτρομηχανική ολοκλήρωση.Ο μειωτής ταχυτήτων έχει υψηλή απόδοση μετάδοσης, χαμηλή κατανάλωση ενέργειας και ανώτερη απόδοση.

Χαρακτηριστικά:

1. υιοθετήστε ευθεία μεταφορά γρανάζια δοντιών, μέσω καρβουρίσματος και αντιμετώπισης σβήσματος, επεξεργασία τροποποίησης του προφίλ των δοντιών, διασφαλίστε ομαλή λειτουργία, χαμηλό θόρυβο

2Απλή δομή, μαζική παραγωγή, γρήγορος χρόνος παράδοσης και υψηλή απόδοση κόστους

3Ο μειωτής έχει μια πλήρη γκάμα, η οποία μπορεί να καλύψει τις ανάγκες των περισσότερων μειωτών στην αγορά.

Μεταλλικός ευθείας τροχιάς πλανητικός μειωτής Βιομηχανικά ηλεκτρικά ανταλλακτικά σειράς ZPT 2

Μέγεθος Δελτίο ΕΚΑΧ Δελτίο ΕΚΑΧ ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-Μ8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 Στάδιο 1 143 177.5 198.5 269
Στάδιο 2 159 201 222 299.5
Τρίτο στάδιο   224 245 329.5
Α1 3 5 3 5
L2 25 25 30 40
Α3 36 37 37 52
Λ4 77 118 134 170
Επενδύσεις 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
Λ8
Λ9
Δ1 16 18 22 32
D2 25 28 35 45
Δ3 60 88 108 135
D5 4-M5 4-M6 4-Μ8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
Β1 5 6 6 10
Β2

Τεχνικές παραμέτρους:

Σχήμα Μονάδα Δελτίο ΕΚΑΧ Δελτίο ΕΚΑΧ ZPT110 ZPT140 Ποσοστό Στάδιο
Ονομαστική ισχύς ροπής Ε.μ.   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Στροφή διακοπής έκτακτης ανάγκης Ε.μ. 2 φορές τη ονομαστική ροπή εξόδου
Κανονική ταχύτητα εισόδου r/m 3000 2500 2000 2000
Μέγιστη ταχύτητα εισόδου r/m 4000 3500 3000 3000
Μέγιστη ακτινοβολία N 950 1450 2100 2700
Μέγιστη αξιωτική δύναμη N 425 725 1050 1350
Αποτελεσματικότητα % Μοναχο ((97%) Διπλάσιο (95%)
Μέση διάρκεια ζωής h 20000
Βάρος χιλιόγραμμο 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Σχήμα Μονάδα Δελτίο ΕΚΑΧ Δελτίο ΕΚΑΧ ZPT110 ZPT140 Ποσοστό Στάδιο
Δευτερόλεπτο αδράνειας kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
Ασύρματα dB 70 70 70 70 70
Λιπαντικά   Λιπαντικά συνθετικών λιπαρών
Επίπεδα προστασίας   Διάκριση IP65
